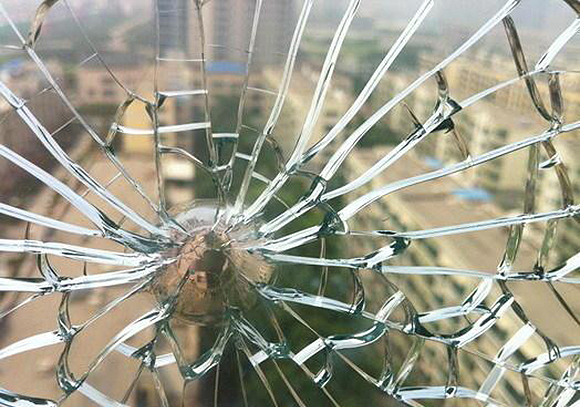

鋼化玻璃憑借其其自身的優(yōu)點(diǎn)得到了眾多消費(fèi)者的歡迎，深受市場(chǎng)喜愛(ài)。除了建筑商用于窗戶和外墻外，居民還多用于廚房灶臺(tái)處、室內(nèi)推拉門以及鋼化玻璃浴室等。但是，每當(dāng)炎熱的夏季降臨，我們就會(huì)聽(tīng)到不少關(guān)于玻璃爆裂的新聞，這讓人們很自然的將玻璃的自爆與高溫天氣結(jié)合在一起，甚至有一些報(bào)道斷定高溫引起玻璃自爆。
事實(shí)上，鋼化玻璃要經(jīng)過(guò)鋼化爐高溫，達(dá)到620到640℃的高溫煅燒之后出來(lái)再進(jìn)行急劇降冷，經(jīng)過(guò)特殊的工藝處理，一般的溫度是不會(huì)導(dǎo)致鋼化玻璃自爆的。那么，炎炎夏日，玻璃爆裂的原因到底是什么呢？
1、玻璃原片質(zhì)量缺陷所致：鋼化玻璃的薄弱點(diǎn)是其中含有雜質(zhì)，存在于玻璃中的結(jié)石與玻璃本身有不同的膨脹系數(shù)，如若結(jié)石處于鋼化玻璃的張應(yīng)力區(qū)，當(dāng)結(jié)石的膨脹系數(shù)小于玻璃，其周圍的切向應(yīng)力處于受拉狀態(tài)，當(dāng)玻璃處于長(zhǎng)期高溫下，伴隨結(jié)石而存在的裂紋擴(kuò)展便極易發(fā)生。而玻璃中的硫化鎳夾雜物直徑在0.1-2mm之間，一般以結(jié)晶的球體存在，這些雜夾物是Ni3S2，Ni7S6和Ni—XS，其中X=0—0。07。只有Ni1—XS相是造成鋼化玻璃自發(fā)炸碎的主要原因。
2、玻璃表面因加工過(guò)程或安裝操作不當(dāng)造成有劃痕、炸口、等缺陷，易造成應(yīng)力集中導(dǎo)致自爆�？梢�(jiàn)，冷熱不均只是鋼化玻璃自爆的誘因，根本原因還是玻璃品質(zhì)不達(dá)標(biāo)。玻璃原片有雜質(zhì)，受溫差影響，就會(huì)改變整片玻璃的應(yīng)力，產(chǎn)生自爆。當(dāng)然，除了內(nèi)在雜質(zhì)過(guò)多，設(shè)計(jì)和施工對(duì)玻璃自爆也有關(guān)系。
根據(jù)我國(guó)《建筑玻璃應(yīng)用技術(shù)技程》的規(guī)定，凌空面3米以上的幕墻，必須采用夾膠玻璃。夾膠玻璃就是中間有層膠水，即便自爆也不會(huì)脫落，安全性很高。如果你看到有高樓鋼化玻璃自爆掉落的，那肯定就偷工減料了。
所以，我們?cè)谶x購(gòu)玻璃的時(shí)候一定要選用大廠家出產(chǎn)的合格鋼化玻璃，讓專業(yè)人員進(jìn)行安裝，以確保后期的使用安全。
